शिन्हो एलडीसी100 फाइबर ऑप्टिक क्लीवर कैसे काम करता है

  • 2025-08-22

आधुनिक ऑप्टिकल संचार, फाइबर लेज़र, सेंसर और अन्य क्षेत्रों में, फाइबर एंड-फेस तैयारी की गुणवत्ता सीधे उपकरण के प्रदर्शन को निर्धारित करती है। बड़े व्यास वाले फाइबर क्लीवर, विशेष रूप से बड़े व्यास वाले ऑप्टिकल फाइबर के प्रसंस्करण के लिए डिज़ाइन किए गए सटीक उपकरण, अपने अद्वितीय संचालन सिद्धांत और अनुप्रयोगों की विस्तृत श्रृंखला के कारण ऑप्टिकल फाइबर उद्योग में अपरिहार्य हैं।

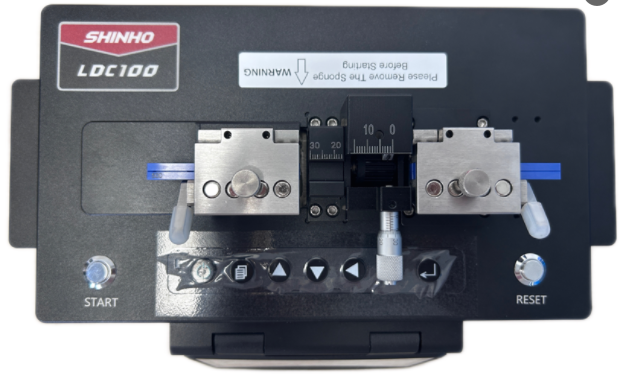

The शिन्हो एलडीसी100 बड़े व्यास वाले फाइबर क्लीवर यह एक उपकरण है जिसे विशेष रूप से 80-1250 मिमी के क्लैडिंग व्यास वाले ऑप्टिकल फाइबर सिरों को तैयार करने के लिए डिज़ाइन किया गया है। माइक्रोमीटर.


बड़े-कोर वाले फ़ाइबर क्लीवर का क्लीविंग सिद्धांत "स्ट्रेचिंग + एनग्रेविंग" तकनीक के संयोजन पर आधारित है। यह तीन प्रमुख तत्वों के सटीक समन्वय के माध्यम से साफ़ फ़ाइबर क्लीवेज प्राप्त करता है:

1. तन्य बल नियंत्रण

विखंडन के दौरान, पहले फाइबर पर एक विशिष्ट तन्य बल (फाइबर क्लैडिंग व्यास के अनुसार समायोजित) लगाया जाता है। फिर, हीरे के ब्लेड को माइक्रोन-स्तर की सटीकता के साथ फाइबर के करीब लाया जाता है। इस तन्य बल के प्रभाव में, फाइबर को अलग किया जाता है, जिसके परिणामस्वरूप एक चिकना अनुप्रस्थ काट प्राप्त होता है।1

तन्य बल को नियंत्रित करना महत्वपूर्ण है: अत्यधिक तन्य बल के परिणामस्वरूप फाइबर के अंतिम सिरे पर स्पष्ट खरोंचें आ जाएंगी, जबकि बहुत कम तन्य बल के कारण फाइबर को टूटने से बचाया जा सकेगा और ब्लेड के किनारे को गंभीर क्षति पहुंचेगी।1

2. डायमंड ब्लेड

हीरे के ब्लेड (जिन्हें आमतौर पर डायमंड ब्लेड भी कहा जाता है) काटने की प्रक्रिया का एक मुख्य घटक हैं। इनकी मोहस कठोरता 10 तक पहुँच जाती है, जो ऑप्टिकल फाइबर की लगभग 7 से कहीं अधिक है।

ब्लेड ऑप्टिकल फाइबर की सतह पर बेहद बारीक खरोंच (1μm से भी कम) छोड़ सकते हैं, जो साफ़ कटिंग के लिए ज़रूरी है। ब्लेड के किनारे के कोण आमतौर पर अलग-अलग होते हैं, जैसे 40 °, 50°, और 60°। प्रयोगों से पता चला है कि 60° का कोण काटने के प्रदर्शन और ब्लेड के जीवनकाल के बीच सबसे अच्छा संतुलन प्रदान करता है।

3. सटीक चरण नियंत्रण

कटिंग स्टेप नियंत्रण सटीक कटिंग का तकनीकी आधार है। 220 वाले ऑप्टिकल फाइबर के लिए μm क्लैडिंग के लिए, ब्लेड स्टेप सटीकता 1μm से कम होनी चाहिए।

ब्लेड सटीक "100 कदम आगे, 99 कदम पीछे" मोड में काम करते हैं, जिससे संपर्क होने पर फाइबर की सटीक स्क्रैपिंग सुनिश्चित होती है।
