S-22 मल्टी-कोर फाइबर फ्यूजन स्प्लिसर

नये उत्पाद

S-22 मल्टी-कोर फाइबर फ्यूजन स्प्लिसर


चीन में पहला पूरी तरह से एक यूटोमैटिक एम मल्टी - कोर एफ फाइबर एफ यूजन एस प्लिसर


  • मद संख्या।:

    S-22
  • उत्पाद की उत्पत्ति:

    CHINA
  • रंग:

    Standard
  • शिपिंग बंदरगाह:

    Shanghai/Shenzhen
  • समय - सीमा:

    upon request
उत्पाद विवरण

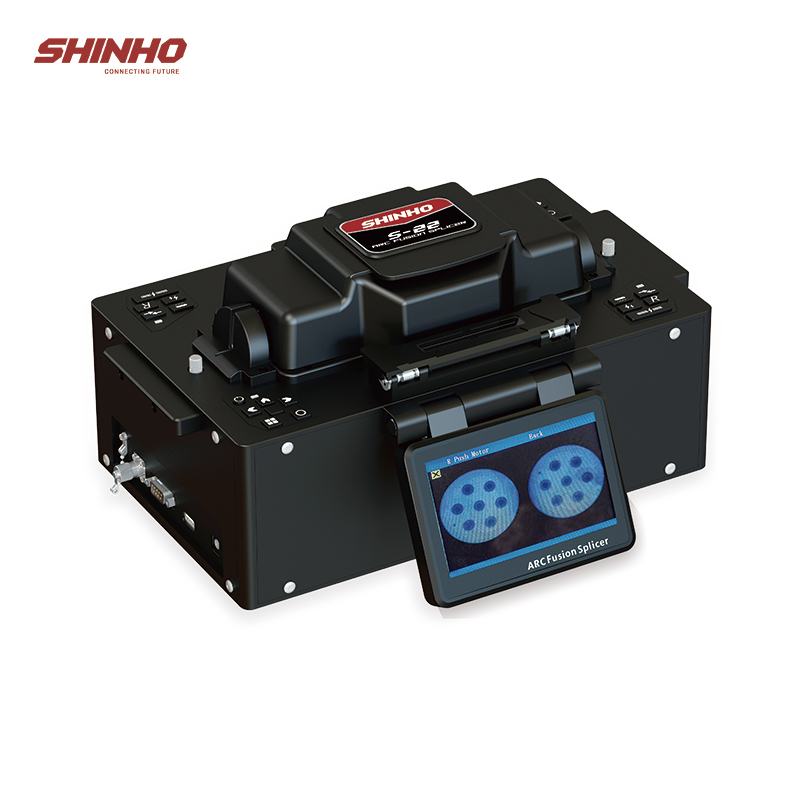

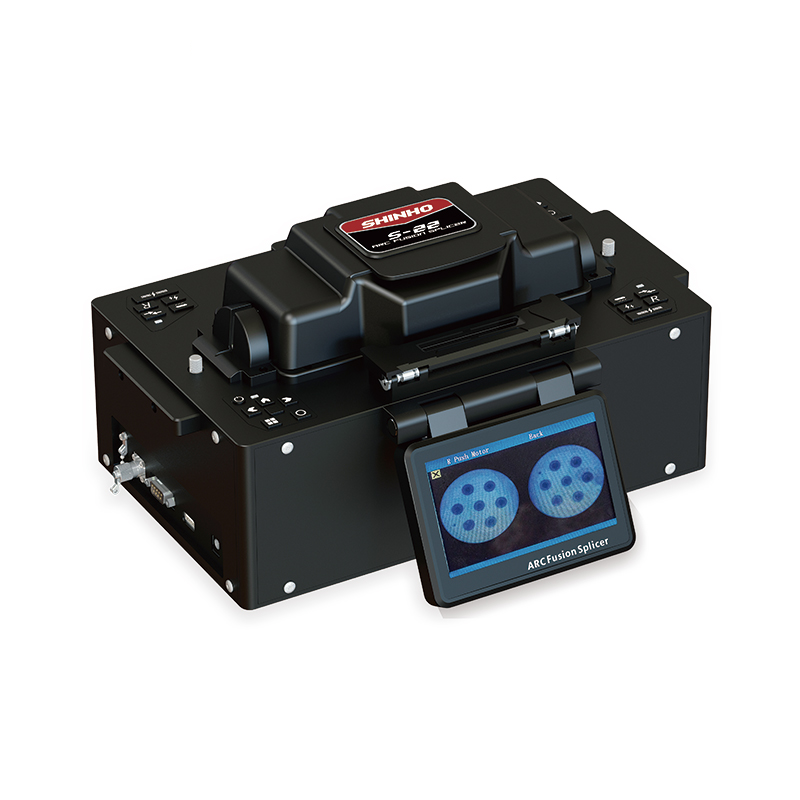

SHINHO  S-22 मल्टी-कोर फाइबर फ्यूजन स्प्लिसर


SHINHO  S-22 मल्टी-कोर फाइबर फ्यूजन स्प्लिसर को मल्टी-कोर फाइबर को अलग करने के लिए डिज़ाइन किया गया है, यह चीन में बना पहला पूरी तरह से स्वचालित मल्टी-कोर फाइबर फ्यूजन स्पाइसर है।


मल्टी-कोर स्पाइसर


विशेषताएं


※ 125 ~ 250μm मल्टी-कोर फाइबर फ्यूजन स्प्लिसिंग के लिए उपयुक्त

※ दोहरी फाइबर अंत इमेजिंग पेटेंट, प्रत्यक्ष फाइबर अंत चेहरा दृश्य, अधिक सटीक संरेखण

※ फाइबर रूपरेखा / अंत चेहरा दोहरी मोड संरेखण प्रौद्योगिकी। विभिन्न प्रकार के तंतुओं को एक दूसरे से जोड़ा जा सकता है

※ सटीक एकीकृत प्रणोदन और नया फ़ोकसिंग डिज़ाइन सटीक कोर संरेखण सुनिश्चित करता है

※ वास्तविक समय एआरसी अंशांकन, चाप स्थिति समायोज्य

※ विभिन्न कोण फाइबर संरेखण का समर्थन करें

※ स्वचालित रूप से काम करने के लिए खुले और बंद विंड-प्रूफ कवर का समर्थन करें

※ समर्थन सॉफ्टवेयर उन्नयन, ब्याह डेटा और छवि निर्यात

※  मानवकृत इंजीनियरिंग डिजाइन, सरल संचालन और आसान रखरखाव


विशेष विवरण





सह संचार फाइबर

SMF (ITU-G652), MMF (ITU-G651), DS (ITU-G653) NZ-DS (ITU-G655), EDF



मल्टी-कोर फाइबर

1, 2,4,6,7,8 करोड़ फाइबर


क्लैडिंग व्यास

125-250um

कोटिंग व्यास

250-400um

क्लीव लंबाई

10 ~ 15 मिमी (मानक)

एंड फेस डायरेक्ट व्यू

पीएएस और फाइबर एंड फेस डायरेक्ट व्यू उपलब्ध

विशिष्ट विभाजन हानि

एसएमएफ: 0.02 डीबी, मल्टी-कोर फाइबर : 0.15 डीबी

विशिष्ट विभाजन समय

सिंगल कोर फाइबर <20s; मल्टी-कोर फाइबर <3min


ऑपरेशन मोड

मैनुअल / ऑटो

ताप मोड

मैनुअल / ऑटो

ताप समय

विशिष्ट 30 सेकंड,   अनुकूलन योग्य

तनाव परीक्षण

10N

विभाजन कार्यक्रम

100 समूह

आधार सामग्री भंडारण

10000 एस प्लाइसिंग आर कॉर्ड

दिखाना

5.0 इंच रंगीन एलसीडी डिस्प्ले

टर्मिनल

डी एटा ई एक्सपोर्ट के लिए यूएसबी2.0 इंटरफेस , सॉफ्टवेयर यू पीजीग्रेड का एस , अनुकूलन योग्य आउटपुट एस इग्नल

आयाम

330 मिमी * 201 मिमी * 172 मिमी (एल * डब्ल्यू * एच)

वज़न

6.2 किग्रा

वर्किंग टेम्परेचर

-10 ~ 50 ℃

भंडारण तापमान

-20 ~ 60 ℃

बिजली की आपूर्ति

एक्सटर्नल A डैप्टर, I इनपुट: AC100-240V (50/60HZ) , O आउटपुट: DC 11-13.5V 5A


कारखाना की जानकारी



प्रमाणपत्र


प्रदर्शनी





हमें क्यों चुनें


1.  विश्वसनीय उत्पाद की गुणवत्ता

1) ISO9001 के साथ फैक्टरी: 2015 गुणवत्ता प्रबंधन प्रणाली।

2) सामग्री से तैयार उत्पादों और पैकेज तक सख्त गुणवत्ता नियंत्रण प्रक्रिया।

3) हर फ्यूजन स्पाइसर (3 घंटे) के लिए कंपन परीक्षण।

4) हर फ्यूजन स्प्लिसर (50 बार) के लिए OTDR द्वारा स्प्लिसिंग लॉस टेस्टिंग।

5) हर फ्यूजन स्पाइसर (दोनों 3 घंटे) के लिए कम / उच्च तापमान (-20 ~ + 50 सी) परीक्षण।


2.  बिक्री के बाद सेवा को संतुष्ट करना

1)  आजीवन तकनीकी सहायता। उपयोग के दौरान कोई समस्या, हम समस्या को हल करने के लिए मार्गदर्शन प्रदान करेंगे।

2) त्वरित प्रतिक्रिया। आम तौर पर ग्राहक 1 घंटे के भीतर हमारा जवाब प्राप्त कर सकते हैं, नवीनतम 10 घंटे से अधिक नहीं होगा।

3) 24 महीने की वारंटी अवधि। वारंटी अवधि के भीतर, सभी मरम्मत और प्रतिस्थापन निःशुल्क हैं।

4) मरम्मत और प्रतिस्थापन के लिए उचित लागत। हमारे अनुभव के अनुसार, हमारे दूरस्थ मार्गदर्शन के माध्यम से मशीन मेनू ऑपरेशन द्वारा अधिकांश समस्याओं का समाधान किया जा सकता है, मरम्मत या प्रतिस्थापन की आवश्यकता नहीं है।


3.  उद्योग प्रौद्योगिकी नेता

1)  क्षेत्र में 20 से अधिक वर्षों का अनुभव। नई तकनीक का विकास और उन्नयन करते रहें।

2) कोर संरेखण प्रौद्योगिकी के लिए नवीनतम फाइबर कोर, उच्च स्तरीय औद्योगिक मानक डिजाइन।

3) विभिन्न प्रकार के संलयन splicers सभी फाइबर splicing अनुप्रयोगों को कवर करते हैं।


4.  मजबूत उत्पादन क्षमता

1) हर साल 10,000 से अधिक यूनिट मशीनों का उत्पादन किया जाता है।

2) दुनिया के 50 से अधिक देशों और क्षेत्रों में फ्यूजन स्पाइसर की आपूर्ति करें।

3) OEM / ओडीएम उपलब्ध है।



परामर्श लें और अभी ऑर्डर दें, आप शिन्हो मूल इलेक्ट्रोड की एक जोड़ी प्राप्त कर सकते हैं। हम ईमानदारी से आपके साथ व्यापार संबंध बनाने की उम्मीद कर रहे हैं!
