मुख्य अवधारणाओं की त्वरित समझ

OM1, OM2 और OM3: ये अंतर्राष्ट्रीय मानकीकरण संगठन/अंतर्राष्ट्रीय विद्युत प्रौद्योगिकी आयोग (ISO/IEC 11801) और TIA (दूरसंचार उद्योग संघ) द्वारा परिभाषित फाइबर ग्रेड मानक हैं। "OM" का अर्थ है "ऑप्टिकल मल्टी-मोड"। उच्च संख्या बेहतर प्रदर्शन दर्शाती है और उच्च संचरण दर को सपोर्ट करती है।

G.651: यह "50/125" के लिए मानक पदनाम है। μ "एम मल्टीमोड फाइबर" को अंतर्राष्ट्रीय दूरसंचार संघ (आईटीयू-टी) द्वारा स्थापित किया गया है। आप इसे एक सामान्य शब्द या किसी अन्य मानकीकरण प्रणाली के भीतर ओएम1, ओएम2, ओएम3 और अन्य फाइबर के पूर्ववर्ती के रूप में समझ सकते हैं।

विस्तृत अंतर विश्लेषण

1. ओएम1 फाइबर (आईएसओ/आईईसी ग्रेड)

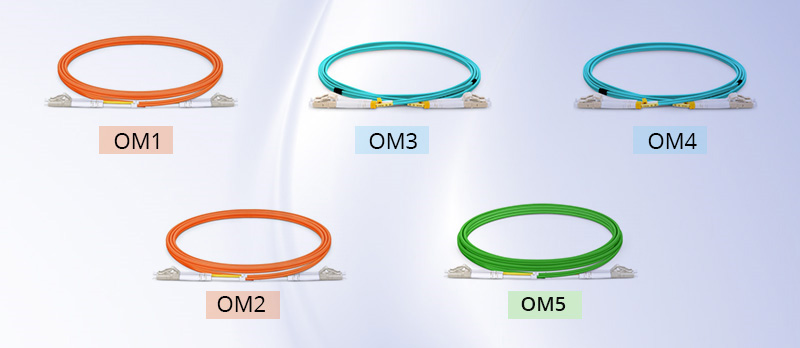

दिखावट: कोर का व्यास 62.5 है μ मीटर, आवरण का व्यास 125 है μ बाहरी जैकेट आमतौर पर नारंगी रंग की होती है।

प्रकाश स्रोत और बैंडविड्थ: मूल रूप से एलईडी (लाइट-एमिटिंग डायोड) प्रकाश स्रोतों के लिए डिज़ाइन किया गया। इसकी मोडल बैंडविड्थ अपेक्षाकृत कम है (आमतौर पर 200 मेगाहर्ट्ज)। · किमी @850nm)।

अनुप्रयोग: मुख्य रूप से 100M ईथरनेट (100BASE-FX) और टोकन रिंग जैसे शुरुआती, कम गति वाले नेटवर्क में उपयोग किया जाता है।

वर्तमान स्थिति: यह उत्पाद अब अप्रचलित हो चुका है और नए अनुप्रयोगों में इसका उपयोग लगभग बंद हो चुका है।

2. ओएम2 फाइबर (आईएसओ/आईईसी ग्रेड)

दिखावट: कोर का व्यास 50 है μ मीटर, आवरण का व्यास 125 है μ बाहरी जैकेट आमतौर पर नारंगी रंग की होती है।

प्रकाश स्रोत और बैंडविड्थ: OM1 की तुलना में, यह मुख्य रूप से LED प्रकाश स्रोतों के लिए डिज़ाइन किया गया है, और इसकी बैंडविड्थ को अनुकूलित किया गया है (मॉडल बैंडविड्थ 500MHz तक)। · किमी @850nm)।

उपयोग: गीगाबिट ईथरनेट (1000BASE-SX) को सपोर्ट करता है, लेकिन कम ट्रांसमिशन दूरी (लगभग 550 मीटर तक) के साथ।

वर्तमान स्थिति: इस फाइबर की जगह धीरे-धीरे उच्च श्रेणी के फाइबर ले रहे हैं, और इसका उपयोग घट रहा है।

3. OM3 फाइबर (ISO/IEC ग्रेड) - लेजर-ऑप्टिमाइज्ड मल्टीमोड फाइबर (LOMMF)

दिखावट: कोर का व्यास 50 है μ इसे अलग दिखाने के लिए, इसमें आमतौर पर एक्वा रंग की बाहरी जैकेट का उपयोग किया जाता है।

मुख्य तकनीक: यही सबसे बड़ा अंतर है! OM3 फाइबर को विशेष रूप से VCSEL (वर्टिकल कैविटी सरफेस एमिटिंग लेजर) लेजर स्रोतों को सपोर्ट करने के लिए डिज़ाइन और अनुकूलित किया गया है। फाइबर के अपवर्तनांक प्रोफाइल में सुधार करके, यह 850nm विंडो में बैंडविड्थ को काफी हद तक बढ़ा देता है (आमतौर पर 2000MHz/km तक की प्रभावी मोडल बैंडविड्थ (EMB) प्राप्त करता है)।

उपयोग: मुख्य रूप से 10 गीगाबिट ईथरनेट (10GBASE-SR) के लिए उपयोग किया जाता है। OM3 फाइबर का उपयोग करके, 10G नेटवर्क की ट्रांसमिशन दूरी 300 मीटर तक पहुंच सकती है। यह गीगाबिट और 100M नेटवर्क के साथ भी संगत है।

G.651 के साथ संबंध: OM3 एक उन्नत 50/125 है μ एम फाइबर जिसका प्रदर्शन पूर्व के जी.651 मानकों की आवश्यकताओं से कहीं अधिक है।

4. जी.651 फाइबर (आईटीयू-टी अनुशंसा)

परिभाषा: ITU-T G.651 "50/125" के लिए सामान्य विनिर्देश है। μ एम ग्रेडिएंट-मोड मल्टीमोड फाइबर," जिसे पहले परिभाषित किया गया था। यह मुख्य रूप से OM1 (62.5/125) के समान विशेषताओं को कवर करता है। μ m) और OM2 (50/125 μ m) रेशे।

वर्गीकरण: जी.651 में वास्तव में अधिक विस्तृत वर्गीकरण (जैसे जी.651.1) हैं, लेकिन सामान्य तौर पर, ओएम1 और ओएम2 फाइबर को विशिष्ट उत्पाद माना जा सकता है जो जी.651 विनिर्देश का अनुपालन करते हैं।

मुख्य बिंदु: G.651 स्वयं OM3 के समतुल्य नहीं है। OM3 50/125 का एक नई पीढ़ी का संस्करण है। μ बेहतर प्रदर्शन वाले एम फाइबर का उपयोग किया गया है, और इसके मानक मूल जी.651 परिभाषा से कहीं अधिक हैं। आईटीयू-टी ने बाद में ओएम3/ओएम4 के अनुरूप उच्च-स्तरीय विनिर्देश जारी किए (जैसे कि जी.651.1 के बाद के संस्करण)।

पुराने सिस्टमों का रखरखाव: यदि आपको नारंगी आवरण वाला फाइबर दिखाई दे, तो यह संभवतः OM1 या OM2 श्रेणी का है। ध्यान रखें कि ये फाइबर लंबी दूरी के 10GbE ट्रांसमिशन को सपोर्ट नहीं कर सकते।

जब आप G.651 देखते हैं: तो इसे OM2 या उससे पहले के संस्करणों के समान प्रदर्शन वाले मल्टीमोड फाइबर के रूप में समझा जा सकता है, जिसमें OM3 और बाद के संस्करणों की उच्च बैंडविड्थ विशेषताएँ नहीं होती हैं।

सरल शब्दों में कहें तो, OM1 से OM3 (और फिर OM4/OM5) में परिवर्तन उच्च गति वाले नेटवर्क की मांगों को पूरा करने के लिए निरंतर प्रदर्शन उन्नयन की एक क्रमिक प्रक्रिया है। G.651 एक व्यापक, पुराना मानक नाम है जो आमतौर पर OM2 और उससे पहले के फाइबर ग्रेड से मेल खाता है।
