हैंडहेल्ड सिंगलमोड मल्टीमोड otdr x50

एकीकृत डिजाइन, स्मार्ट और बीहड़

IP65 संरक्षण स्तर, आउटडोर बढ़ाया

7 इंच की एंटी-रिफ्लेक्शन एलसीडी स्क्रीन

PON ऑनलाइन टेस्ट मॉड्यूल (1625nm) वैकल्पिक है

MMF परीक्षण मॉड्यूल (850 / 1300nm) वैकल्पिक है

बहु-भाषा प्रदर्शन और इनपुट का समर्थन करें

मद संख्या।:
XHO5000
रंग:
Yellow

हमसे संपर्क करें

उत्पाद विवरण

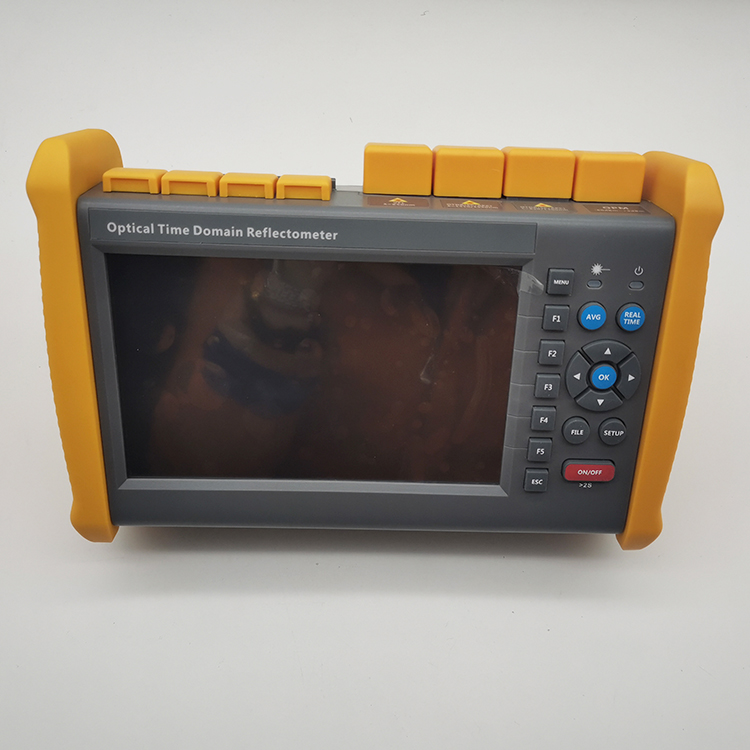

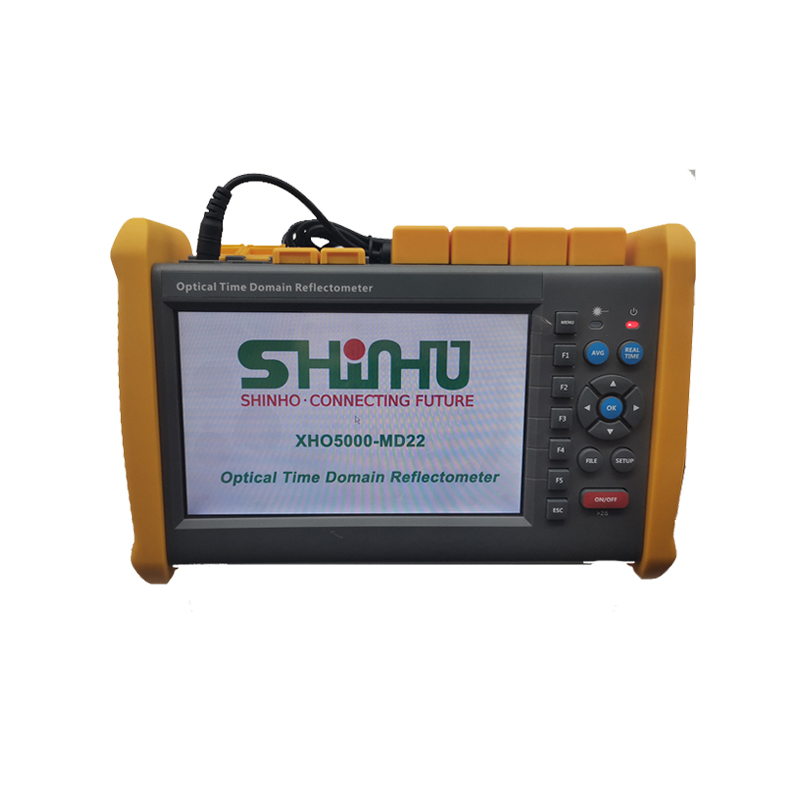

हाथ में OTDR X-50

एक्स-50 ओटीडीआर का निर्माण धैर्य और सावधानी के साथ किया जाता है, राष्ट्रीय स्तर पर अमीर अनुभव और आधुनिक प्रौद्योगिकी के संयोजन के लिए मानक, के अधीन कड़े यांत्रिक, इलेक्ट्रॉनिक और ऑप्टिकल परीक्षण और गुणवत्ता आश्वासन; में दूसरे तरीके से, नया डिज़ाइन X-50 को अधिक स्मार्ट और कॉम्पैक्ट बनाता है और बहुउद्देश्यीय। आप निर्माण में लिंक परत का पता लगाना चाहते हैं या नहीं और ऑप्टिकल नेटवर्क की स्थापना या कुशल रखरखाव और आगे बढ़ना शूटिंग में परेशानी, एक्स -50 आपका सबसे अच्छा सहायक हो सकता है।

विशेषताएं

एकीकृत डिजाइन, स्मार्ट और बीहड़
IP65 संरक्षण स्तर, आउटडोर बढ़ाया

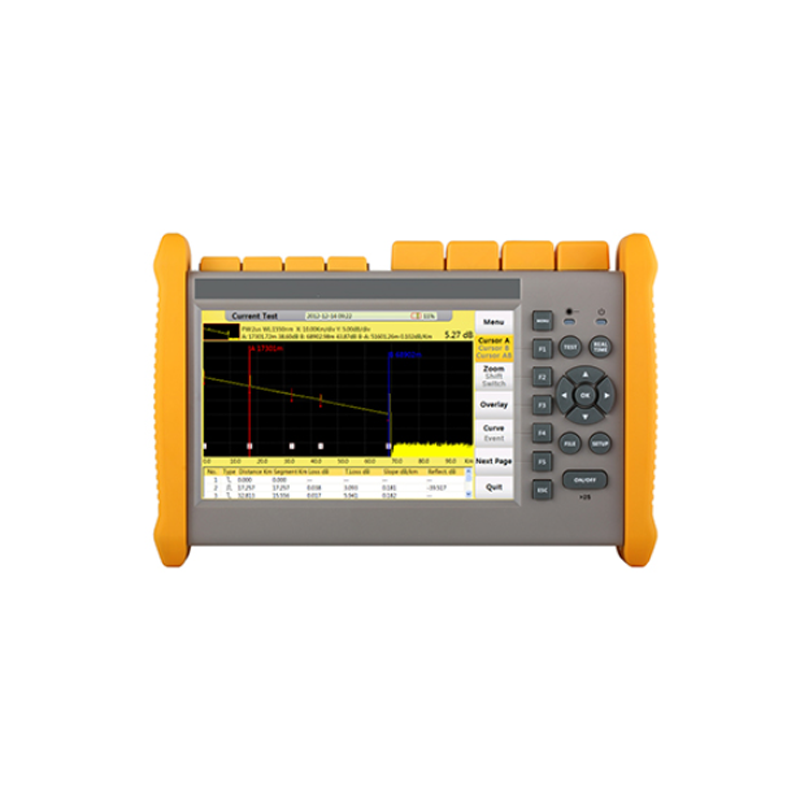

7 इंच की एंटी-रिफ्लेक्शन एलसीडी स्क्रीन
PON ऑनलाइन टेस्ट मॉड्यूल (1625nm) वैकल्पिक है
MMF परीक्षण मॉड्यूल (850 / 1300nm) वैकल्पिक है
बहु-भाषा प्रदर्शन और इनपुट का समर्थन करें

अनुप्रयोगों

PON नेटवर्क के साथ FTTX टेस्ट
CATV नेटवर्क परीक्षण
पहुँच नेटवर्क परीक्षण
लैन नेटवर्क परीक्षण
मेट्रो नेटवर्क परीक्षण
लैब और फैक्टरी परीक्षण
लाइव फाइबर समस्या निवारण

विशेष विवरण

सामान्य विशेष विवरण

आयाम	253 × 168 × 73.6mm 1.5 किग्रा (बैटरी शामिल)
प्रदर्शन	एलईडी बैकलाइट के साथ 7 इंच टीएफटी-एलसीडी (टच स्क्रीन फ़ंक्शन वैकल्पिक है)

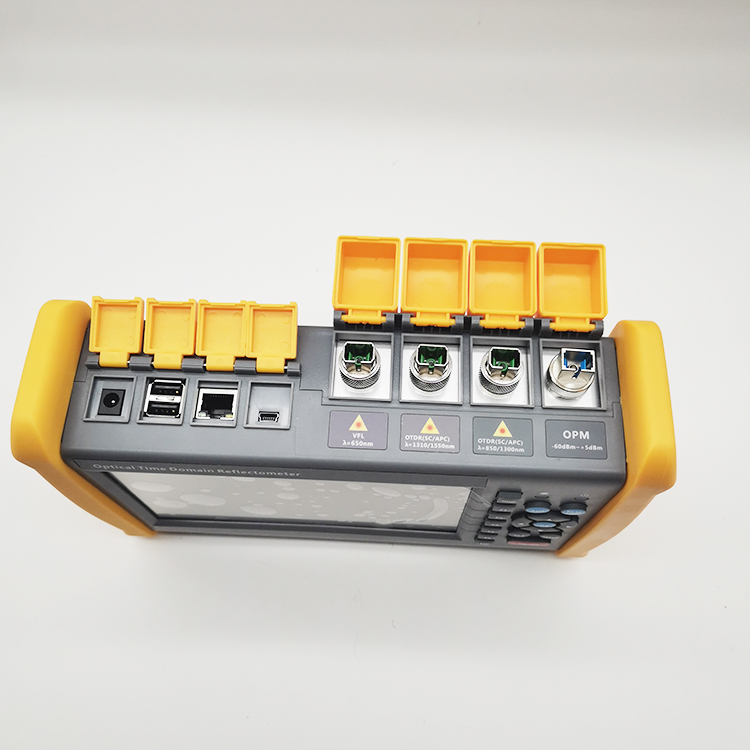

इंटरफेस	1 × RJ45 पोर्ट, 3 × USB पोर्ट (USB 2.0, टाइप A USB × 2, टाइप B USB × 1)
बिजली की आपूर्ति	10 वी (डीसी), 100 वी (एसी) से 240 वी (एसी), 50 ~ 60 हर्ट्ज

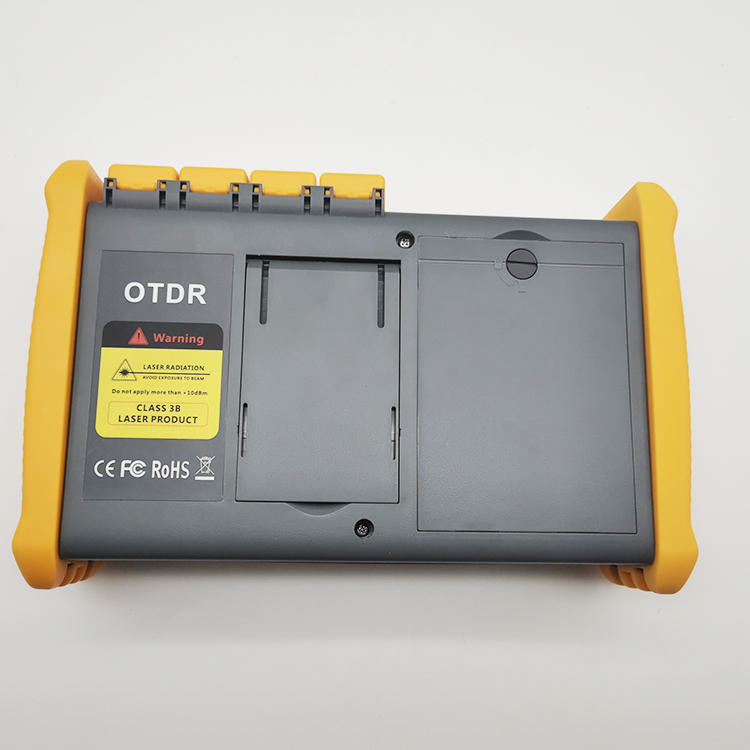

बैटरी	7.4V (डीसी) / 4.4Ah लिथियम बैटरी (वायु यातायात प्रमाणन के साथ) ऑपरेटिंग समय: 12 घंटे [1], टेल्कोर्डिया जीआर-196-कोर समय चार्ज: & lt; 4 घंटे (बिजली बंद)
बिजली की बचत	बैकलाइट बंद: अक्षम करें / 1 से 99 मिनट ऑटो बंद: अक्षम / 1 से 99 मिनट
आधार सामग्री भंडारण	आंतरिक मेमोरी: 4 जीबी (घटता लगभग 40,000 समूह)
भाषा	उपयोगकर्ता चयन (अंग्रेजी, सरलीकृत चीनी, पारंपरिक चीनी, फ्रेंच, कोरियाई, रूसी, स्पेनिश और पुर्तगाली-दूसरों की उपलब्धता के लिए हमसे संपर्क करें)
पर्यावरण शर्तेँ	ऑपरेटिंग तापमान और आर्द्रता: -10 ~ + 50, +95% (गैर संघनन) भंडारण तापमान और आर्द्रता: -2 ~ + 70, +95% (गैर संघनन) प्रमाण: IP65 (IEC60529)
सामान	मानक: मुख्य इकाई, पावर एडाप्टर, लिथियम बैटरी, एफसी एडाप्टर, यूएसबी कॉर्ड, उपयोगकर्ता गाइड, सीडी डिस्क, ले जाने के मामले वैकल्पिक: SC / ST / LC एडॉप्टर, नंगे फाइबर एडेप्टर

तकनीकी मापदंड

प्रकार [2]	परीक्षण तरंग दैर्ध्य (MM: MM 20nm, SM: ± 10nm)	डायनामिक रेंज (dB) [3]	घटना / गतिरोध मृत-क्षेत्र (एम) [४]
एक्स-50-M21	850/1300	19/21	0.8 / 4
एक्स-50-MD21	850/1300 1310/1550	19/21 35/33	0.8 / 4 1/4
एक्स-50-MD22	850/1300 1310/1550	19/21 40/38	0.8 / 4 1/4
एक्स-50-D26	1310/1550	26/24	0.8 / 4
एक्स-50 -D32	1310/1550	32/30	0.8 / 4
एक्स-50-D35	1310/1550	35/33	0.8 / 4
एक्स-50-D40	1310/1550	40/38	1/4
एक्स-50-D43	1310/1550	43/41	1/5
एक्स-50-D45	1310/1550	45/43	1/5
एक्स-50-T40F	1310/1550/1625	40/38/38	1/4
एक्स-50-T43F	1310/1550/1625	43/41/41	1/5
एक्स-50-T45F	1310/1550/1625	45/43/43	1/5
एक्स-50-TC35F	1310/1550/1650	35/33/31	0.8 / 4
एक्स-50-TP35	1310/1490/1550	35/33/33	0.8 / 4

परीक्षण पैरामीटर

पल्स चौड़ाई	एकल मोड: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs मल्टी-मोड: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs
परीक्षण दूरी	एकल मोड: 100 मीटर, 500 मीटर, 2 किमी, 5 किमी, 10 किमी, 20 किमी, 40 किमी, 80 किमी, 120 किमी, 160 किमी, 240 किमी मल्टी-मोड: 500 मीटर, 2 किमी, 5 किमी, 10 किमी, 20 किमी, 40 किमी
नमूनाकरण संकल्प	न्यूनतम 5 सेमी
नमूना बिंदु	अधिकतम 128,000 अंक
linearity	≤0.05dB / डीबी
पैमाना संकेत	X अक्ष: 4m ~ 70m / div, Y अक्ष: न्यूनतम 0.09dB / div
दूरी का संकल्प	0.01M
दूरी की सटीकता	+ (1 मी + माप दूरी × 3 × 10-5 + नमूना संकल्प) (आईओआर अनिश्चितता को छोड़कर)
परावर्तन सटीकता	एकल मोड: mode 2dB, बहु-मोड:। 4dB
IOR सेटिंग	1.4000 ~ 1.7000, 0.0001 चरण
इकाइयों	किमी, मील, पैर
OTDR ट्रेस प्रारूप	टेल्कोर्डिया यूनिवर्सल, SOR, अंक 2 (SR-4731) OTDR: उपयोगकर्ता चयन करने योग्य स्वचालित या मैन्युअल सेट-अप
परीक्षण मोड	दृश्य दोष लोकेटर: फाइबर की पहचान और समस्या निवारण के लिए दृश्यमान लाल प्रकाश प्रकाश स्रोत: स्थिर प्रकाश स्रोत (CW, 270Hz, 1kHz, 2kHz आउटपुट) फील्ड माइक्रोस्कोप जांच
फाइबर घटना विश्लेषण	-प्रतिकारक और गैर-परावर्तक घटनाएं: 0.01 से 1.99dB (0.01dB चरण) -प्रतिकारक: 0.01 से 32dB (0.01dB चरण) -Fiber अंत / ब्रेक: 3 से 20dB (1dB चरण)
अन्य कार्य	वास्तविक समय स्वीप: 1 हर्ट्ज एवरेजिंग मोड: समयबद्ध (1 से 3600 सेकंड) लाइव फाइबर का पता: ऑप्टिकल फाइबर में उपस्थिति संचार प्रकाश की पुष्टि करता है ट्रेस ओवरले और तुलना

VFL मॉड्यूल (दृश्य दोष लोकेटर, मानक फ़ंक्शन के रूप में):

तरंग दैर्ध्य (nm 20nm)	650nm
शक्ति	10mw, CLASSIII बी
रेंज	12 किमी
योजक	एफसी / UPC
लॉन्चिंग मोड	सीडब्ल्यू / 2 हर्ट्ज

पीएम मॉड्यूल (बिजली मीटर, वैकल्पिक कार्य के रूप में):

तरंग दैर्ध्य रेंज (ength 20nm)	800 ~ 1700nm
कैलिब्रेटेड वेवलेंथ	850/1300/1310/1490/1550/1625 / 1650nm
टेस्ट रेंज	टाइप ए: -65 ~ + 5 डीबीएम (मानक); टाइप बी: -40 ~ + 23dBm (वैकल्पिक)
संकल्प	0.01dB
शुद्धता	± 0.35dB ± 1nW
मॉडुलन पहचान	270 / 1k / 2kHz, Pinput≥-40dBm
योजक	एफसी / UPC

एलएस मॉड्यूल (लेजर स्रोत, वैकल्पिक फ़ंक्शन के रूप में):

कार्य तरंग दैर्ध्य () 20nm)	1310/1550 / 1625nm [5]
निर्गमन शक्ति	एडजस्टेबल -25 ~ 0 डीबीएम
शुद्धता	± 0.5dB
योजक	एफसी / UPC

एफएम मॉड्यूल (फाइबर माइक्रोस्कोप, वैकल्पिक कार्य के रूप में):

बढ़ाई	400X
संकल्प	1.0μm
मैदान का दृश्य	0.40 × 0.31mm
भंडारण / काम करने की स्थिति	-18 ~ 35
आयाम	235 × 95 × 30mm
सेंसर	पिक्सेल का 1/3 इंच 2 मिलियन
वजन	150 ग्राम
यु एस बी	1.1 / 2.0
अनुकूलक [6]	SC-PC-F (SC / PC एडाप्टर के लिए) एफसी-पीसी-एफ (एफसी / पीसी एडाप्टर के लिए) LC-PC-F (LC / PC एडाप्टर के लिए) 2.5PC-M (2.5 मिमी कनेक्टर के लिए, SC / PC, FC / PC, ST / PC)

टिप्पणियाँ:

1 ठेठ, बैकलाइट बंद, व्यापक 25 डिग्री पर रुका, 12 घंटे ठेठ निरंतर परीक्षण।
2 मॉडल T40F / T43F / T45F ऑप्टिकल फिल्टर के साथ एकीकृत हैं, जो उन्हें अनुमति देते हैं PON नेटवर्क का ऑनलाइन परीक्षण करें (1625nm तरंग दैर्ध्य का उपयोग करके) और बाधित नहीं होगा फाइबर संकेत।
3 गतिशील रेंज अधिकतम पल्स चौड़ाई के साथ मापा जाता है, औसत समय 3 है मिनट, एसएनआर = 1; आरएमएस शोर स्तर और स्तर के बीच का अंतर जहां अंत में बैक-स्कैटरिंग होती है।

4 इवेंट डेड ज़ोन को 3ns की पल्स चौड़ाई के साथ मापा जाता है; क्षीणन मृत 5 नंबरों की पल्स चौड़ाई के साथ जोन को मापा जाता है।

5 1310 / 1550nm लेजर स्रोत OTDR1 पोर्ट का उपयोग करता है, और 1625nm या 850 / 1300nm OTDR2 पोर्ट का उपयोग करता है।
6 अधिक एडेप्टर के लिए, कृपया हमसे संपर्क करें।
