बहुक्रिया हाथ में otdr x2100

नये उत्पाद

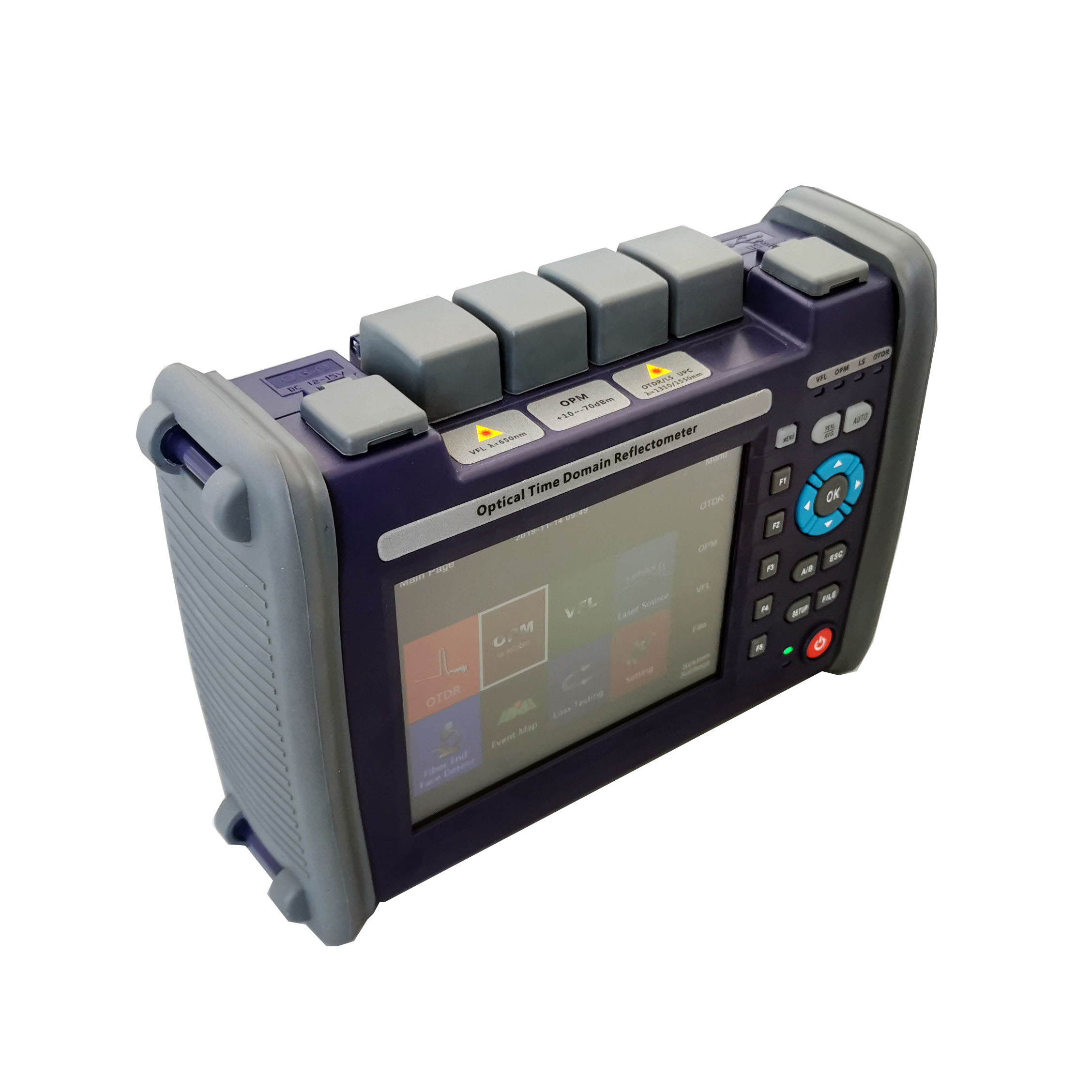

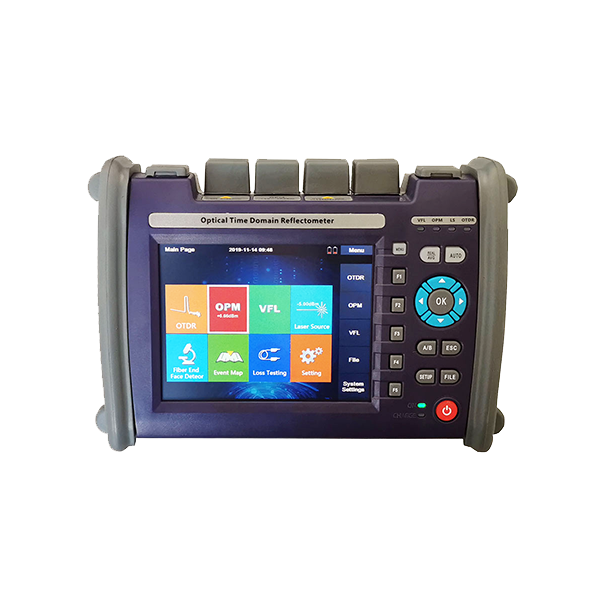

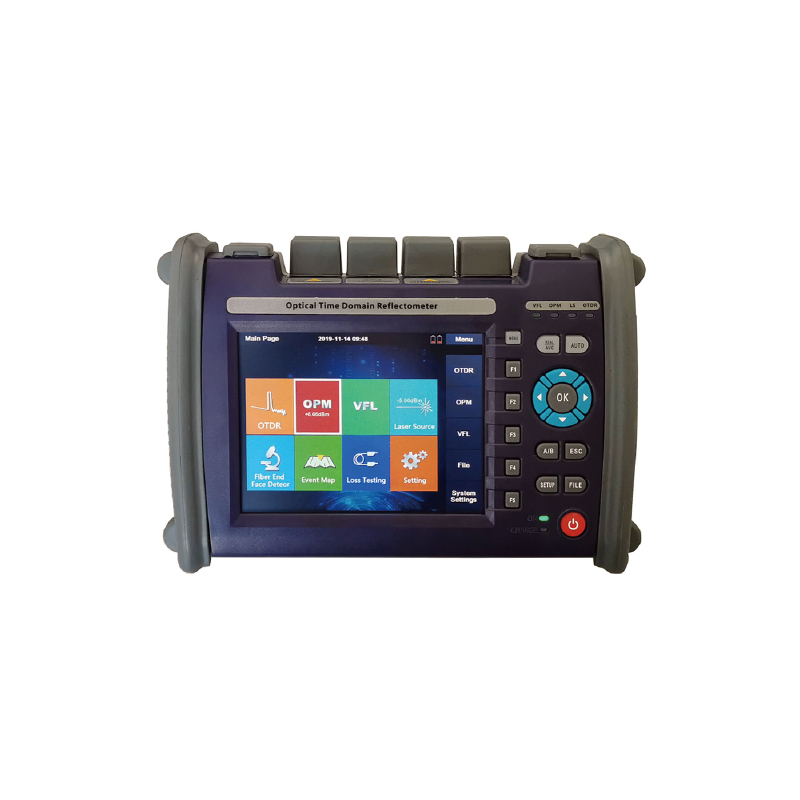

बहुक्रिया हाथ में otdr x2100

विभिन्न तरंग दैर्ध्य और गतिशील रेंज उपलब्ध हैं

स्पर्श-संवेदनशील और ठोस भौतिक बटन, मजबूत डिजाइन

शॉर्ट-रेंज माप के लिए उत्कृष्ट, डेड जोन: 0.8 मी / 4 मी

अधिकतम नमूनाकरण संकल्प: 5 सेमी

VFL, पावर मीटर, लेजर सोर्स, GPS, Wifi / ब्लूटूथ, IOT वैकल्पिक हैं

  • मद संख्या।:

    X2100
  • रंग:

    Standard
उत्पाद विवरण

मल्टीफ़ंक्शन OTDR X-2100 श्रृंखला


X-2100 श्रृंखला OTDR राष्ट्रीय के बाद धैर्य और सावधानी से निर्मित है अमीर अनुभव और आधुनिक प्रौद्योगिकी के संयोजन के लिए मानक, के अधीन कड़े यांत्रिक, इलेक्ट्रॉनिक और ऑप्टिकल परीक्षण और गुणवत्ता आश्वासन; में दूसरे तरीके से, नया डिज़ाइन X-2100 को अधिक स्मार्ट और कॉम्पैक्ट बनाता है और बहुउद्देश्यीय। आप निर्माण में लिंक परत का पता लगाना चाहते हैं या नहीं और ऑप्टिकल नेटवर्क की स्थापना या कुशल रखरखाव और आगे बढ़ना शूटिंग में परेशानी, X-2100 आपका सबसे अच्छा सहायक हो सकता है।

विशेषताएं

  • विभिन्न तरंग दैर्ध्य और गतिशील रेंज उपलब्ध हैं
  • टच-सेंसिटिव और सॉलिड फिजिकल बटन परफेक्ट यूजर एक्सपीरियंस के लिए एक साथ काम करते हैं
  • शॉर्ट-रेंज माप के लिए उत्कृष्ट, डेड जोन: 0.8 मी / 4 मी
  • अधिकतम नमूनाकरण संकल्प: 5 सेमी
  • परीक्षण परिणामों पर कई विश्लेषण कार्यों का समर्थन करें: सेगमेंट रिटर्न लॉस, इवेंट पॉइंट रिटर्न लॉस, मल्टी कर्व्स तुलना, त्वरित स्क्रीन शॉट्स।

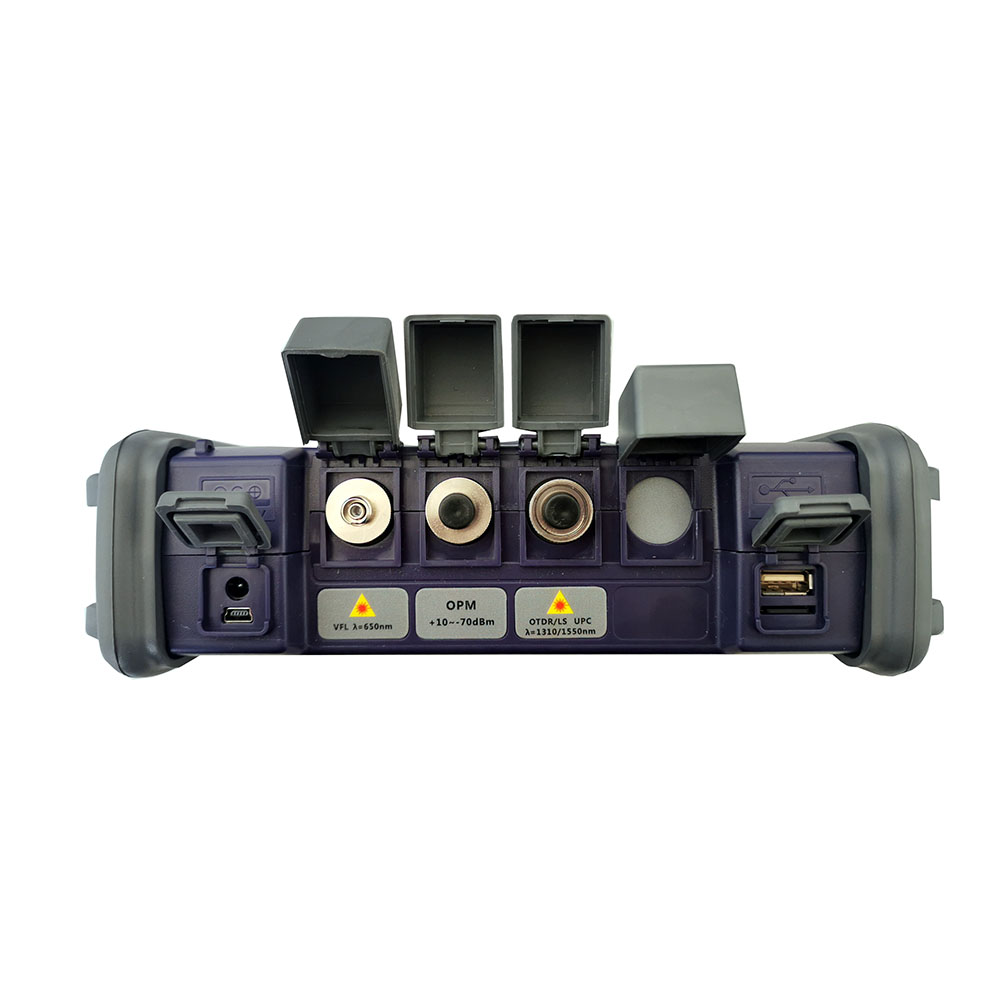

  • पूरा यूजर डेटा इंटरफेस : यु एस बी (टाइप ए), मिनी यूएसबी, एसडी कार्ड।
  • VFL, पावर मीटर, लेजर सोर्स, GPS, Wifi / ब्लूटूथ, IOT वैकल्पिक हैं।
  • उपयोगकर्ता के अनुकूल जीयूआई डिजाइन, संचालित करने में आसान।


अनुप्रयोगों

  • PON नेटवर्क के साथ FTTX टेस्ट
  • CATV नेटवर्क परीक्षण
  • पहुँच नेटवर्क परीक्षण
  • लैन नेटवर्क परीक्षण
  • मेट्रो नेटवर्क परीक्षण
  • लैब और फैक्टरी परीक्षण
  • लाइव फाइबर समस्या निवारण


विशेष विवरण

वेवलेंथ ( मैक्स : 4 )

अकेला प्रकार

बहुपद्वति

1310nm , 1550nm , 1625nm , 1650nm

850nm , 1300nm

डायनामिक रेंज (dB)

26 ~ 42dB

28dB / 30dB

इवेंट / एटेनेशन डेड जोन

0.8m / 4m

1.2 मीटर / 5m

न्यूनतम नमूनाकरण संकल्प

0।0 5m

अधिकतम नमूना बिंदु

256 , 000

linearity

0.05dB / डीबी

नुकसान का समाधान

0.001dB

दूरी का संकल्प

0.01M

दूरी शुद्धता

± (1 + रेंज × 3 × 10 -5 + नमूनाकरण संकल्प) ( अपवर्तक सूचकांक के बावजूद )

स्मृति

& Gt; 100000

मैं nterface

यु एस बी ( प्रकार अ × 1 , टाइप बी × 1 )

बैटरी

एकल बैटरी क्षमता : 7.4V / 2500mAh , मानक दो

टी emperature

तापमान का तापमान : - 10 ℃ ~ + 50 ℃ ; भंडारण तापमान : - 20 ℃ ~ + 70

नमी

≤95% ( संक्षेपण नहीं )

आकार / डब्ल्यू आठ

215 × 1 55 × 68 मिमी / 1 .1 किलोग्राम ( समेत बैटरी )


वैकल्पिक मॉड्यूल

मॉड्यूल

पैरामीटर

ध्यान दें

VFL

1-20mW

डिफ़ॉल्ट में 10mW

ओपीएम

विकल्प ए : -10dBm ~ -70dBm; विकल्प बी : + 23dBm ~ -50dBm

डिफ़ॉल्ट में विकल्प A

लेजर स्रोत

उत्पादन : -5dBm ± 2dB , आवृत्ति : सीडब्ल्यू / 270Hz / 1KHz / 2kHz

जीपीएस / GNSS

स्वनिर्धारित

वाईफ़ाई / ब्लूटूथ

स्वनिर्धारित

IOT मॉड्यूल

स्वनिर्धारित
